連接件模型
Connector Model

連接件模型 / Connector Model

30系列鋁型材大型鑄鋁角件3d模型

產品描述 / Name

30系列6060規格鋁型材鑄鋁角碼適用于30系列3060、6060（雙槽）型材之間的固定連接，可以下載鑄鋁角碼SLDWORKS三維模型進行鋁型材框架的設計組裝；

022-87920099

可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。

* 免費提供工業鋁型材選型手冊 →點擊咨詢

內容來源：http://www.90a00.cn 作者：武將發布日期：2020年04月10日 10時49分 閱讀次數：3614 次

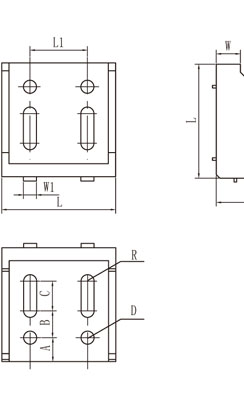

鋁型材大型鑄鋁角件物理參數

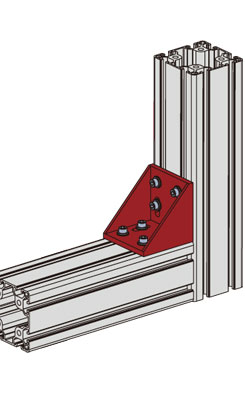

該規格鋁型材大型鑄鋁角件適用于30系列3060或6060規格鋁型材之間的緊固連接，起固定支撐作用；該規格鑄鋁角件兩側各有四個工藝安裝孔，緊固能力強，適用于受強力或振動的型材與型材之間連接點的支撐與固定；

30系列大型鑄鋁角件主要適用于30系列3060、6060等規格鋁型材之間的緊固或連接，連接強度高；鑄鋁角件相對于型材角件對比，物理強度高，但韌性相對較低，在低溫環境下受強大扭力時可能會發生炸裂現象；

槽型規格	L(mm)	L1(mm)	W(mm)	W1(mm)	A(mm)	B(mm)	C(mm)	D(mm)	R(mm)	材質	訂貨編號
槽8	58	30	12	5.2	15	16	11.5	φ8.5	4.25	鑄鋁	CE-SB6060-8

3D模型下載 CAD模型下載

* 鋁型材模型為CAD格式，可利用三維軟件導出3D模型，鋁型材配件系列可直接下載三維模型；
