首頁>鋁型材3D模型>連接件模型

連接件模型
Connector Model

連接件模型 / Connector Model

40系列鋁型材斜角連接件三維模型

產品描述 / Name

斜角連接件又稱為錨式連接件，適用于內部連接需求的鋁型材框架斜角結構緊固連接，設計師可以下載斜角連接件SolidWorks三維模型進行鋁型材框架設計搭建；

022-87920099

可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。

* 免費提供工業鋁型材選型手冊 →點擊咨詢

內容來源：http://www.90a00.cn 作者：武將發布日期：2019年09月24日 10時03分 閱讀次數：1775 次

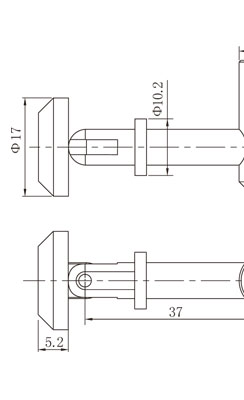

鋁型材斜角連接件三維模型技術參數

斜角連接件是一款隱藏于鋁型材內部的緊固連接配件，主要應用于特殊連接需求的工業框架斜角結構緊固連接；斜角連接件對鋁型材加工精度要求較為嚴格，誤差范圍需要控制在±0.5mm；

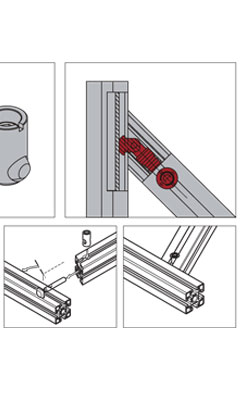

斜角連接件又稱之為錨式連接件，分為兩部分，連接時需要將一端插入型材槽內，然后將另一端置入另一只鋁型材預先加工好的工藝孔內，最后將兩個配件相連接并利用頂絲鎖緊即可；

鋁型材槽型	材質	訂貨編號
槽8	碳鋼（鍍鋅或鍍鎳）	CE-QC8-40

3D模型下載 CAD模型下載

* 鋁型材模型為CAD格式，可利用三維軟件導出3D模型，鋁型材配件系列可直接下載三維模型；

上一篇：20系列鋁型材彈性螺母3D模型下一篇：40系列鋁型材內置內連接誒配件3d模型
